На предприятиях металлургической и машиностроительной промышленности широко используются шахтные печи для термической и химико-термической обработки металлических изделий. Одним из основных элементов такого оборудования является реторта — специальная рабочая камера, предназначенная для изоляции обрабатываемых деталей от окружающей среды и создания необходимых условий нагрева.
реторта шахтной печи непосредственно влияет на стабильность технологического процесса, равномерность температурного режима и качество обработки изделий. От ее конструкции, материала изготовления и состояния зависит не только результат термообработки, но и надежность печного оборудования в целом.
Для чего нужна реторта в шахтной печи
Основная задача реторты заключается в формировании изолированного рабочего пространства, внутри которого можно поддерживать заданную газовую атмосферу. Это особенно важно при обработке металлических деталей, чувствительных к воздействию кислорода и других компонентов окружающего воздуха.
В зависимости от технологического процесса в рабочее пространство могут подаваться азот, аргон, защитные газовые смеси или специальные реакционные атмосферы. При этом нагревательные элементы располагаются за пределами реторты, а тепло передается через ее стенки.
Благодаря такой конструкции появляется возможность проводить термообработку с меньшим риском нежелательного окисления поверхности изделий, а также создавать условия для изменения свойств поверхностного слоя металла.
Конструктивные особенности реторты

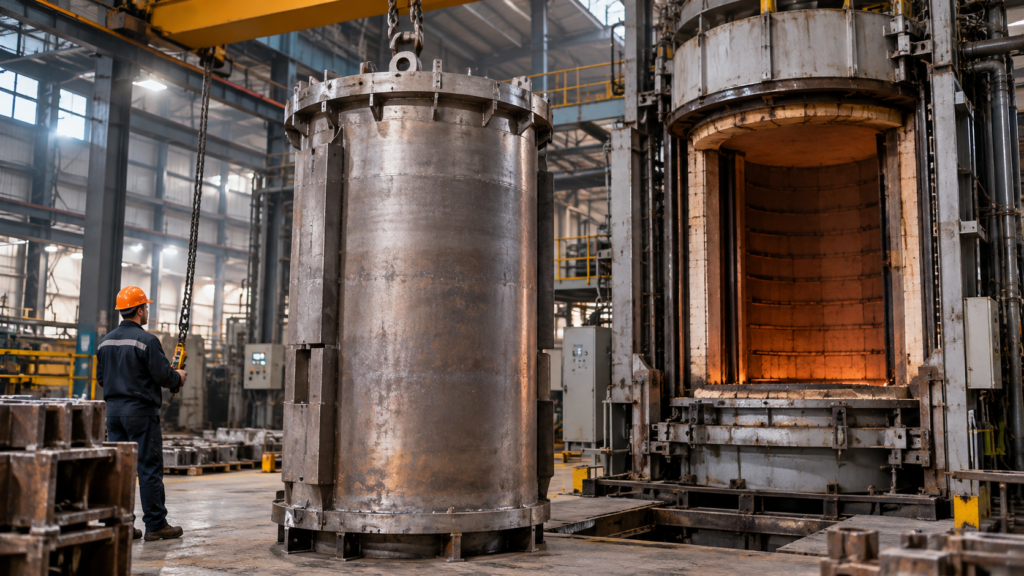

В большинстве случаев реторта представляет собой вертикальную цилиндрическую емкость из жаростойкого металлического сплава. Ее размеры определяются конструкцией шахтной печи, объемом рабочей зоны и характеристиками обрабатываемых изделий.
Типичная конструкция может включать следующие элементы:
- цилиндрический корпус из жаропрочного материала;
- днище, рассчитанное на эксплуатационные нагрузки;
- верхнюю горловину и элементы крепления;
- герметизирующие соединения;
- патрубки подачи и отвода технологических газов;
- внутренние элементы для размещения загрузки и организации циркуляции атмосферы.
В отдельных конструкциях используются дополнительные направляющие элементы, диффузоры и вентиляторы для улучшения циркуляции газовой среды. Конкретная комплектация зависит от назначения печи и требований технологического процесса.
Какие материалы используются для изготовления
Реторта постоянно подвергается воздействию высоких температур, температурных перепадов и технологических газов. Поэтому обычные конструкционные стали для большинства таких условий не подходят.
Для изготовления применяются жаростойкие и жаропрочные сплавы, способные сохранять необходимые механические свойства при длительном нагреве. В зависимости от условий эксплуатации могут использоваться высоколегированные хромоникелевые стали и специальные никелевые сплавы.
При подборе материала учитываются максимальная рабочая температура, состав газовой атмосферы, продолжительность нагрева, масса загрузки и количество циклов нагревания и охлаждения.
Важно различать жаростойкость и жаропрочность. Первая характеризует способность материала противостоять высокотемпературной коррозии, а вторая — сохранять механическую прочность под нагрузкой при повышенных температурах. Для реторты имеют значение обе характеристики.
Литые и сварные реторты: в чем разница
В промышленности встречаются реторты различного конструктивного исполнения. Один из вариантов — изготовление корпуса из листового жаропрочного проката с последующей сваркой. Другой — применение литых заготовок, включая центробежнолитые трубы.
Сварные конструкции позволяют изготавливать изделия разных размеров и конфигураций. При этом качество сварных соединений особенно важно, поскольку именно такие участки могут испытывать значительные термические напряжения.
Центробежное литье применяется для получения цилиндрических заготовок с определенными характеристиками структуры металла. Однако фактический ресурс изделия зависит не только от технологии производства, но и от состава сплава, качества изготовления и условий работы печи.
Рабочие температуры и условия эксплуатации
Температурный режим определяется назначением шахтной печи и характеристиками установленной реторты. Например, существуют промышленные ретортные шахтные печи, рассчитанные на работу при температурах до 950–1100 °C. Это не означает, что любая реторта может эксплуатироваться в таком диапазоне: допустимые параметры устанавливаются для конкретной конструкции и материала.
При нагреве металлический корпус расширяется. Если конструкция не предусматривает компенсации температурных деформаций, возникают дополнительные напряжения, которые могут привести к короблению или повреждению элементов.
Поэтому при проектировании учитывают способ подвески и крепления, размеры технологических зазоров, распределение температуры по высоте корпуса и особенности охлаждения.
Почему реторты выходят из строя
Даже качественно изготовленная реторта имеет ограниченный эксплуатационный ресурс. Постоянные циклы нагрева и охлаждения постепенно изменяют состояние металла, а воздействие рабочей атмосферы может ускорять его разрушение.
К распространенным причинам повреждений относятся:
- длительная эксплуатация при повышенных температурах;
- перегрев отдельных участков корпуса;
- термическая усталость металла;
- высокотемпературная коррозия;
- ползучесть и постепенная деформация стенок;
- повреждение сварных соединений;
- механическое воздействие при загрузке и выгрузке деталей.
Особое внимание необходимо уделять изменению геометрии корпуса и состоянию горловины. Нарушение герметичности способно изменить состав атмосферы внутри рабочей камеры и отрицательно повлиять на качество обработки изделий.
Как определить необходимость ремонта или замены
Состояние реторты оценивают во время плановых технических осмотров. При этом проверяют целостность корпуса, состояние соединений, наличие деформаций и следов высокотемпературного разрушения.
К признакам возможных проблем относятся появление трещин, нарушение герметичности, изменение формы цилиндрической части, повреждение днища и локальное уменьшение толщины стенок.
В зависимости от характера дефекта может рассматриваться ремонт, однако восстановление допустимо не во всех случаях. Если металл значительно утратил прочность или конструкция получила серьезные деформации, замена реторты может оказаться более безопасным и экономически обоснованным решением.
Решение о возможности дальнейшей эксплуатации принимается после технической оценки с учетом проектной документации и фактического состояния оборудования.
Что учитывать при заказе новой реторты
Подбор новой реторты требует точного соответствия параметрам конкретной шахтной печи. Недостаточно учитывать только диаметр и высоту изделия: большое значение имеют состав материала, конструкция днища, способ крепления и требования к герметичности.
При подготовке технического задания необходимо указать:
- модель и назначение печи;
- геометрические размеры реторты;
- максимальную рабочую температуру;
- состав технологической атмосферы;
- массу и характер загрузки;
- особенности конструкции горловины и днища;
- требования к сварным соединениям и контролю качества;
- условия установки и подключения технологических коммуникаций.
По возможности изготовителю предоставляют рабочие чертежи или документацию на ранее установленную реторту. Это помогает снизить вероятность ошибок при производстве и последующем монтаже.
Как продлить срок службы реторты шахтной печи
Долговечность реторты во многом зависит от соблюдения технологических режимов. Необоснованное повышение температуры, резкие изменения условий нагрева и неправильная организация загрузки могут значительно увеличить нагрузку на конструкцию.
Для сохранения работоспособности рекомендуется придерживаться регламентированных температурных режимов, контролировать состояние нагревательных элементов и системы циркуляции газов, а также регулярно проверять герметичность соединений.
Не менее важно соблюдать допустимую массу загрузки и предотвращать механические удары по корпусу. Периодичность осмотров и критерии выбраковки должны определяться документацией производителя и внутренними регламентами предприятия.
Заключение
Реторта шахтной печи — важнейший элемент промышленного термического оборудования, обеспечивающий изоляцию рабочей зоны и возможность обработки изделий в контролируемой атмосфере. От ее надежности зависят стабильность технологических параметров, качество готовой продукции и безопасность эксплуатации.
При выборе новой реторты необходимо учитывать не только размеры и стоимость изготовления, но и свойства материала, особенности конструкции и реальные условия работы. Правильный подбор, качественное изготовление и своевременное техническое обслуживание помогают уменьшить риск внеплановых остановок оборудования и повысить эффективность производственного процесса.
